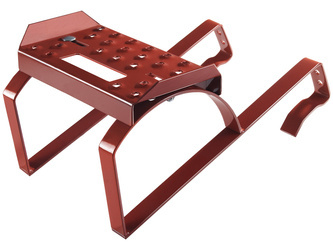

Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej

  • Kompletny stopień kominiarski TECTO - wszystkie elementy które są potrzebne do montażu: stopień oraz wsporniki do dachówek betonowych oraz ceramicznych.
  • Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej
  • Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej
  • Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej
  • Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej
  • Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej
  • Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej
  • Stopień kominiarski TECTO ze wspornikiem typu LN1 do dachówki betonowej i ceramicznej
Producent: PAROTEC
od 20,00 zł
Wybierz rozmiar
TC.ST2.LN1.3011
89,59 zł
/ szt. brutto + koszty wysyłki

Odkryj zalety stopni kominiarskich dwuwspornikowych PAROTEC TECTO

Stopień jest przeznaczony do pokryć

  • dachówka ceramiczna
  • dachówka betonowa
  • dachówka karpiówka

Stopień kominiarski TECTO do dachówki betonowej i ceramicznej ze wspornikiem typu LN1 - kolor czerwony RAL 3009

Cechy stopnia kominiarskiego TECTO

Szeroka gama kolorystyczna

Stopień dostępny w kolorach:

  • RAL:3004 (wiśnia)
  • RAL:3009 (kasztan)
  • RAL:3011 (czerwony)
  • RAL:6020 (zielony)
  • RAL:7016 (antracyt)
  • RAL:7024 (grafit)
  • RAL:8004 (cegła)
  • RAL:8017 (brąz)
  • RAL:9005 (czarny)
  • RAL:9006 (srebrny - kolor ocynku)

Powierzchnia antypoślizgowa

Antypoślizgowe przetłoczenia oraz specjalne wcięcie, pełniące rolę uchwytu, ułatwiają poruszanie się między poziomami.

Stopień kominiarski TECTO - zbliżenie kolaż

Uniwersalne zastosowanie

Wspornik LN pozwala na swobodny montaż zestawu na większości dachów z pokryciem z dachówki betonowej, ceramicznej, karpiówki bądź łupka

Regulacja ustawień elementów

Zestaw daje możliwość regulowania zarówno kąta nachylenia platformy w przedziale 15°- 50°, jak i  szerokości rozstawu wsporników 110 -190 mm, co ułatwia dostosowanie ich do układu dachówek.

Zwiększone bezpieczeństwo

Zastosowanie dwóch wsporników daje stabilność zbliżoną do ławy kominiarskiej, przy zachowaniu zalet stopnia z pojedynczym wspornikiem.

Stopień kominiarski TECTO - wszystkie elementy

Kompletny stopień TECTO składa się z:

  • innowacyjnej platformy TECTO
  • dwóch wsporników w systemie zawieszkowym
  • dwóch śrub zamkowych
  • dwóch podkładek
  • dwóch samokontrujących nakrętek
  • dwóch wkrętów SPAX

Śruby zamkowe, podkładki oraz nakrętki samokontrujące służą do skręcenia elementów ze sobą i gwarantują pewne mocowanie na długie lata.

Wkręty SPAX służą do mocowania wsporników przez specjalnie zaprojektowane otwory do konstrukcji drewnianej dachu. W połączeniu z systemem zawieszkowym otrzymujemy pewny i bezpieczny stopień kominiarski.

Stopień kominiarski TECTO - zakres regulacji

Uniwersalne zastosowanie stopni TECTO

Zastosowany system regulacji szerokości montażu wsporników w zakresie wewnętrznym (110 mm - 190 mm) oraz zakresie zewnętrznym (170 mm - 250 mm) pozwala na dostosowanie stopnia do profilowania każdej znanej dachówki na rynku.

Dodatkowa możliwość modyfikacji kąta nachylenia pozwala zastosować stopień na większości typów pokryć dachowych występujących w Polsce.

Regulacja możliwa jest w zakresie od 15° do 50° (co 5°)



Stopnie należy montować w odstępach co 40-50 centymetrów w zależności od kąta nachylenia dachu.

W praktyce montaż odbywa się co dachówkę (w przypadku wielkoformatowych dachówek), lub co dwie dachówki (w przypadku mniejszych wymiarów).

Stopień kominiarski TECTO - opakowanie

Parametry techniczne

  • Sposób łączenia: spaw
  • Zabezpieczenie antykorozyjne: ocynk (trwałość min. 25 lat)
  • Powłoka lakiernicza: farba proszkowa (+10 lat trwałości)
  • Wspornik podklejony specjalną pianką, dla ochrony dachówki
  • Pakowanie: dedykowane kartony zabezpieczające
  • Dodatki: instrukcja montażu oraz komplet akcesoriów do montażu

Stopień kominiarski TECTO - zakres regulacji

Zabezpieczenie antykorozyjne

Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze stopnie posiadają dwie powłoki zabezpieczające przed korozją.

  • Powłoka cynkowa
    Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.
  • Powłoka z farby proszkowej
    Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.

Stopień kominiarski TECTO - zakres regulacji

Powłoka lakiernicza - farba proszkowa

Oferowany stopień jest ocynkowany i malowany proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

*Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego:

  • gładka, bez spękań i zacieków powłoka
  • dodatkowe działanie antykorozyjne
  • odporność na uszkodzenia mechaniczne
  • odporność termiczna
  • wysoka odporność na działania czynników chemicznych
  • nieszkodliwość dla środowiska

Instrukcja montażu stopnia kominiarskiego TECTO

Instrukcja montażu

1. Kompletny stopnień kominiarski TECTO składa się

  • z dwóch wsporników TECTO-LN1 (1)
  • platformy stopnia TECTO (2)
  • zestawu śrub i wkrętów wymaganych do montażu.

2. Montaż rozpoczynamy od ułożenia wsporników w odległości 110-190 mm, na dwóch różnych dachówkach. W miejscu montażu należy zeszlifować zamek dachówki. Zaleca się także wykonanie wcięcia w kształcie litery U, aby wsporniki oparte były o łatę a nie grzbiet dachówki.

3. Wsporniki mocujemy do łaty przy pomocy załączonych wkrętów do drewna (lub podobnych o wymiarze Ø 6mm x 50mm (4)). Zaleca się wstępnie nawiercić otwór o średnicy mniejszej niż średnica wkręta, tak aby zapobiec pękaniu drewna.

4/5. Zaleca się podszlifowanie zamka górnych dachówek w celu uzyskania estetycznego montażu.

6. Platformę (2) mocujemy do wsporników przy użyciu załączonego zestawu śrub M8. (3).

Stopień kominiarski TECTO - montaż na łacie Stopień kominiarski TECTO - schemat montażu

Stopień kominiarski TECTO - zbliżenie 1 Stopień kominiarski TECTO - zbliżenie 2

Stopień kominiarski TECTO - zbliżenie 3 Stopień kominiarski TECTO - zbliżenie 4

Zastosowanie stopnia kominiarskiego TECTO

Wszystkie warianty
Dane techniczne
Wymiar:
250 mm x 150 mm
Kolor:
Czerwony - RAL 3011
Pokrycie dachu:
Dachówka betonowa
Dachówka ceramiczna
Dachówka karpiówka
łupek
Kąt nachylenia dachu:
15°-50°
Materiał:
Stal ocynkowana
Powłoka ochronna:
Ocynk ogniowy min. 55 μm
Grubość warstwy lakierniczej:
≥ 60 μm
Szerokość stopnia:
250 mm
Długość stopnia:
150 mm
Grubość stopnicy:
2 mm
Zakres regulacji:
110 mm - 190 mm
Grubość płaskownika wspornika:
4 mm
Szerokość płaskownika wspornika:
30 mm
