Odkryj zalety stopni kominiarskich dwuwspornikowych PAROTEC TECTO
Stopień jest przeznaczony do pokryć
- dachówka ceramiczna
- dachówka betonowa
- dachówka karpiówka
Cechy stopnia kominiarskiego TECTO
Szeroka gama kolorystyczna
Stopień dostępny w kolorach:
- RAL:3004 (wiśnia)
- RAL:3009 (kasztan)
- RAL:3011 (czerwony)
- RAL:6020 (zielony)
- RAL:7016 (antracyt)
- RAL:7024 (grafit)
- RAL:8004 (cegła)
- RAL:8017 (brąz)
- RAL:9005 (czarny)
- RAL:9006 (srebrny - kolor ocynku)
Powierzchnia antypoślizgowa
Antypoślizgowe przetłoczenia oraz specjalne wcięcie, pełniące rolę uchwytu, ułatwiają poruszanie się między poziomami.
Uniwersalne zastosowanie
Wspornik LN pozwala na swobodny montaż zestawu na większości dachów z pokryciem z dachówki betonowej, ceramicznej, karpiówki bądź łupka
Regulacja ustawień elementów
Zestaw daje możliwość regulowania zarówno kąta nachylenia platformy w przedziale 15°- 50°, jak i szerokości rozstawu wsporników 110 -190 mm, co ułatwia dostosowanie ich do układu dachówek.
Zwiększone bezpieczeństwo
Zastosowanie dwóch wsporników daje stabilność zbliżoną do ławy kominiarskiej, przy zachowaniu zalet stopnia z pojedynczym wspornikiem.

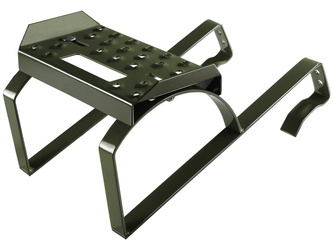

Kompletny stopień TECTO składa się z:
- innowacyjnej platformy TECTO
- dwóch wsporników w systemie zawieszkowym
- dwóch śrub zamkowych
- dwóch podkładek
- dwóch samokontrujących nakrętek
- dwóch wkrętów SPAX
Śruby zamkowe, podkładki oraz nakrętki samokontrujące służą do skręcenia elementów ze sobą i gwarantują pewne mocowanie na długie lata.
Wkręty SPAX służą do mocowania wsporników przez specjalnie zaprojektowane otwory do konstrukcji drewnianej dachu. W połączeniu z systemem zawieszkowym otrzymujemy pewny i bezpieczny stopień kominiarski.
Uniwersalne zastosowanie stopni TECTO
Zastosowany system regulacji szerokości montażu wsporników w zakresie wewnętrznym (110 mm - 190 mm) oraz zakresie zewnętrznym (170 mm - 250 mm) pozwala na dostosowanie stopnia do profilowania każdej znanej dachówki na rynku.
Dodatkowa możliwość modyfikacji kąta nachylenia pozwala zastosować stopień na większości typów pokryć dachowych występujących w Polsce.
Regulacja możliwa jest w zakresie od 15° do 50° (co 5°)
Stopnie należy montować w odstępach co 40-50 centymetrów w zależności od kąta nachylenia dachu.
W praktyce montaż odbywa się co dachówkę (w przypadku wielkoformatowych dachówek), lub co dwie dachówki (w przypadku mniejszych wymiarów).
Parametry techniczne
- Sposób łączenia: spaw
- Zabezpieczenie antykorozyjne: ocynk (trwałość min. 25 lat)
- Powłoka lakiernicza: farba proszkowa (+10 lat trwałości)
- Wspornik podklejony specjalną pianką, dla ochrony dachówki
- Pakowanie: dedykowane kartony zabezpieczające
- Dodatki: instrukcja montażu oraz komplet akcesoriów do montażu
Zabezpieczenie antykorozyjne
Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze stopnie posiadają dwie powłoki zabezpieczające przed korozją.
- Powłoka cynkowa
Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat. - Powłoka z farby proszkowej
Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.
Powłoka lakiernicza - farba proszkowa
Oferowany stopień jest ocynkowany i malowany proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.
*Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Zalety malowania proszkowego:
- gładka, bez spękań i zacieków powłoka
- dodatkowe działanie antykorozyjne
- odporność na uszkodzenia mechaniczne
- odporność termiczna
- wysoka odporność na działania czynników chemicznych
- nieszkodliwość dla środowiska
Instrukcja montażu
1. Kompletny stopnień kominiarski TECTO składa się
- z dwóch wsporników TECTO-LN1 (1)
- platformy stopnia TECTO (2)
- zestawu śrub i wkrętów wymaganych do montażu.
2. Montaż rozpoczynamy od ułożenia wsporników w odległości 110-190 mm, na dwóch różnych dachówkach. W miejscu montażu należy zeszlifować zamek dachówki. Zaleca się także wykonanie wcięcia w kształcie litery U, aby wsporniki oparte były o łatę a nie grzbiet dachówki.
3. Wsporniki mocujemy do łaty przy pomocy załączonych wkrętów do drewna (lub podobnych o wymiarze Ø 6mm x 50mm (4)). Zaleca się wstępnie nawiercić otwór o średnicy mniejszej niż średnica wkręta, tak aby zapobiec pękaniu drewna.
4/5. Zaleca się podszlifowanie zamka górnych dachówek w celu uzyskania estetycznego montażu.
6. Platformę (2) mocujemy do wsporników przy użyciu załączonego zestawu śrub M8. (3).
| Wymiar: | 250 mm x 150 mm |
| Kolor: | Ciemny zielony - RAL 6020 |
| Pokrycie dachu: | Dachówka betonowa Dachówka ceramiczna Dachówka karpiówka łupek |
| Kąt nachylenia dachu: | 15°-50° |
| Materiał: | Stal ocynkowana |
| Powłoka ochronna: | Ocynk ogniowy min. 55 μm |
| Grubość warstwy lakierniczej: | ≥ 60 μm |
| Szerokość stopnia: | 250 mm |
| Długość stopnia: | 150 mm |
| Grubość stopnicy: | 2 mm |
| Zakres regulacji: | 110 mm - 190 mm |
| Grubość płaskownika wspornika: | 4 mm |
| Szerokość płaskownika wspornika: | 30 mm |
