Odkryj zalety stopni kominiarskich dwuwspornikowych TECTO PAROTEC
Stopień jest przeznaczony do pokryć
- blachodachówka 350/20 mm
Cechy stopnia kominiarskiego TECTO
Kolorystyka
Stopień dostępny w kolorach:
- RAL:7016 (antracyt)
- RAL:7024 (grafit)
- RAL:8017 (brąz)
- RAL:9005 (czarny)
Powierzchnia antypoślizgowa
Antypoślizgowe przetłoczenia oraz specjalne wcięcie, pełniące rolę uchwytu, ułatwiają poruszanie się między poziomami.
Uniwersalne zastosowanie
Wspornik BD pozwala na swobodny montaż zestawu na większości dachów z pokryciem z blachodachówki.
Regulacja ustawień elementów
Zestaw daje możliwość regulowania zarówno kąta nachylenia platformy w przedziale 15°- 50°, jak i szerokości rozstawu wsporników 140 - 220 mm, co ułatwia dostosowanie ich do układu blachodachówki.
Zwiększone bezpieczeństwo
Zastosowanie dwóch wsporników daje stabilność zbliżoną do ławy kominiarskiej, przy zachowaniu zalet stopnia z pojedynczym wspornikiem.

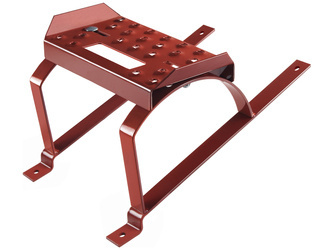

Kompletny stopień TECTO składa się z:
- innowacyjnej platformy TECTO
- dwóch wsporników
- dwóch śrub zamkowych
- dwóch podkładek
- dwóch samokontrujących nakrętek
- czterech wkrętów mocujących 8x60 mm z łbem sześciokątnym
- instrukcji montażu
Śruby zamkowe, podkładki oraz nakrętki samokontrujące służą do skręcenia elementów ze sobą i gwarantują pewne mocowanie na długie lata.
Poprzez specjalnie zaprojektowane otwory, wsporniki są mocowane do konstrukcji drewnianej dachu za pomocą wkrętów 8x60 mm. Dzięki temu otrzymujemy pewny i bezpieczny stopień kominiarski.
Uniwersalne zastosowanie stopni TECTO
Zastosowany system regulacji szerokości montażu wsporników w zakresie 140 - 220 mm (rozstaw pomiędzy otworami montażowymi wsporników) pozwala na dostosowanie stopnia do profilowania każdej znanej blachodachówki na rynku.
Dodatkowa możliwość modyfikacji kąta nachylenia pozwala zastosować stopień na większości typów pokryć dachowych występujących w Polsce.
Regulacja możliwa jest w zakresie od 15° do 50° (co 5°).
Stopnie należy montować w odstępach co 40-50 centymetrów w zależności od kąta nachylenia dachu.
(zdjęcie przykładowe wersji LN do dachówek)
Parametry techniczne
- Materiał: Stal
- Sposób łączenia: spaw
- Zabezpieczenie antykorozyjne: ocynk (trwałość min. 25 lat)
- Powłoka lakiernicza: farba proszkowa (+10 lat trwałości)
- Szerokość wspornika: 30 mm
- Grubość wspornika: 4 mm
- Pakowanie: dedykowane kartony zabezpieczające
- Dodatki: instrukcja montażu oraz komplet akcesoriów do montażu
Zabezpieczenie antykorozyjne
Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze stopnie posiadają dwie powłoki zabezpieczające przed korozją.
- Powłoka cynkowa
Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat. - Powłoka z farby proszkowej
Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.
Powłoka lakiernicza - farba proszkowa
Oferowany stopień jest ocynkowany i malowany proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.
*Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Zalety malowania proszkowego:
- gładka, bez spękań i zacieków powłoka
- dodatkowe działanie antykorozyjne
- odporność na uszkodzenia mechaniczne
- odporność termiczna
- wysoka odporność na działania czynników chemicznych
- nieszkodliwość dla środowiska
Instrukcja montażu
1. Kompletny stopnień kominiarski TECTO składa się
- z dwóch wsporników TECTO-BD (1)
- platformy stopnia TECTO (2)
- zestawu śrub i wkrętów wymaganych do montażu.
2/3. W zależności od rodzaju blachodachówki występują wsporniki o odpowiednim module odpowiadającym modułowi blachodachówki np. BD350/20 itp. Podstawowe zasady montażu są jednakowe dla wszystkich rodzajów wsporników. Wspornik (1) przykręcamy do konstrukcji, używając śrub o długości dostosowanej do grubości łaty, zwracając uwagę na to, aby nie uszkodzić membrany dachowej. Należy korzystać ze śrub do drewna z łbem sześciokątnym o wymiarach minimalnych Ø 8mm x 60 mm. Przed przykręceniem można wstępnie nawiercić otwór o średnicy mniejszej niż średnica wkręta tak, aby zapobiec pękaniu drewna.
4. Rozstaw wsporników TECTO-BD można regulować w zakresie od 140 - 220 mm. Platformę stopnia TECTO (4) ustawiamy pod odpowiednim kątem a następnie przykręcamy do wsporników TECTO-BD przy użyciu specjalnych śrub zamkowych M8x25, podkładki oraz nakrętki samokontrującej M8.
Wymiar: | 250 mm x 150 mm |
Kolor: | Czerwony - RAL 3011 |
Pokrycie dachu: | Blachodachówka 350/20 |
Kąt nachylenia dachu: | 15°-50° |
Materiał: | Stal ocynkowana |
Powłoka ochronna: | Ocynk ogniowy min. 55 μm |
Grubość warstwy lakierniczej: | ≥ 60 μm |
Szerokość stopnia: | 250 mm |
Długość stopnia: | 150 mm |
Grubość stopnicy: | 2 mm |
Zakres regulacji: | 110 mm - 190 mm |
Grubość płaskownika wspornika: | 4 mm |
Szerokość płaskownika wspornika: | 30 mm |
