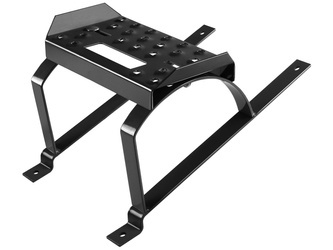

Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20

  • Kompletny stopień kominiarski TECTO - wszystkie elementy, które są potrzebne do montażu: stopień oraz wsporniki do blachodachówek.
  • Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20
  • Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20
  • Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20
  • Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20
  • Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20
  • Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20
  • Stopień kominiarski TECTO ze wspornikiem typu BD do blachodachówki 350/20
Producent: PAROTEC
od 20,00 zł
Wybierz rozmiar
TC.ST2.BD35020.7024
82,69 zł
/ szt. brutto + koszty wysyłki

Odkryj zalety stopni kominiarskich dwuwspornikowych TECTO PAROTEC

Stopień jest przeznaczony do pokryć

  • blachodachówka 350/20 mm

Stopień kominiarski TECTO - kolor czarny RAL 9005

Cechy stopnia kominiarskiego TECTO

Kolorystyka

Stopień dostępny w kolorach:

  • RAL:7016 (antracyt)
  • RAL:7024 (grafit)
  • RAL:8017 (brąz)
  • RAL:9005 (czarny)

Powierzchnia antypoślizgowa

Antypoślizgowe przetłoczenia oraz specjalne wcięcie, pełniące rolę uchwytu, ułatwiają poruszanie się między poziomami.

Stopień kominiarski TECTO - cechy stopnia

Uniwersalne zastosowanie

Wspornik BD pozwala na swobodny montaż zestawu na większości dachów z pokryciem z blachodachówki.

Regulacja ustawień elementów

Zestaw daje możliwość regulowania zarówno kąta nachylenia platformy w przedziale 15°- 50°, jak i szerokości rozstawu wsporników 140 - 220 mm, co ułatwia dostosowanie ich do układu blachodachówki.

Zwiększone bezpieczeństwo

Zastosowanie dwóch wsporników daje stabilność zbliżoną do ławy kominiarskiej, przy zachowaniu zalet stopnia z pojedynczym wspornikiem.

TECTO Stopień kominiarski - elementy zestawu do blachodachówki

Kompletny stopień TECTO składa się z:

  • innowacyjnej platformy TECTO
  • dwóch wsporników
  • dwóch śrub zamkowych
  • dwóch podkładek
  • dwóch samokontrujących nakrętek
  • czterech wkrętów mocujących 8x60 mm z łbem sześciokątnym
  • instrukcji montażu

Śruby zamkowe, podkładki oraz nakrętki samokontrujące służą do skręcenia elementów ze sobą i gwarantują pewne mocowanie na długie lata.

Poprzez specjalnie zaprojektowane otwory, wsporniki są mocowane do konstrukcji drewnianej dachu za pomocą wkrętów 8x60 mm. Dzięki temu otrzymujemy pewny i bezpieczny stopień kominiarski.

Zakres regulacji stopnia kominiarskiego TECTO

Uniwersalne zastosowanie stopni TECTO

Zastosowany system regulacji szerokości montażu wsporników w zakresie 140 - 220 mm (rozstaw pomiędzy otworami montażowymi wsporników) pozwala na dostosowanie stopnia do profilowania każdej znanej blachodachówki na rynku.

Dodatkowa możliwość modyfikacji kąta nachylenia pozwala zastosować stopień na większości typów pokryć dachowych występujących w Polsce.

Regulacja możliwa jest w zakresie od 15° do 50° (co 5°).



Stopnie należy montować w odstępach co 40-50 centymetrów w zależności od kąta nachylenia dachu.

Stopień kominiarski TECTO - kompletny zestaw

(zdjęcie przykładowe wersji LN do dachówek)

Parametry techniczne

  • Materiał: Stal
  • Sposób łączenia: spaw
  • Zabezpieczenie antykorozyjne: ocynk (trwałość min. 25 lat)
  • Powłoka lakiernicza: farba proszkowa (+10 lat trwałości)
  • Szerokość wspornika: 30 mm
  • Grubość wspornika: 4 mm
  • Pakowanie: dedykowane kartony zabezpieczające
  • Dodatki: instrukcja montażu oraz komplet akcesoriów do montażu

Zakres regulacji stopnia kominiarskiego TECTO

Zabezpieczenie antykorozyjne

Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze stopnie posiadają dwie powłoki zabezpieczające przed korozją.

  • Powłoka cynkowa
    Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.
  • Powłoka z farby proszkowej
    Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.

Zakres regulacji stopnia kominiarskiego TECTO

Powłoka lakiernicza - farba proszkowa

Oferowany stopień jest ocynkowany i malowany proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

*Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego:

  • gładka, bez spękań i zacieków powłoka
  • dodatkowe działanie antykorozyjne
  • odporność na uszkodzenia mechaniczne
  • odporność termiczna
  • wysoka odporność na działania czynników chemicznych
  • nieszkodliwość dla środowiska

Instrukcja montażu stopnia kominiarskiego TECTO

Instrukcja montażu

1. Kompletny stopnień kominiarski TECTO składa się

  • z dwóch wsporników TECTO-BD (1)
  • platformy stopnia TECTO (2)
  • zestawu śrub i wkrętów wymaganych do montażu.

2/3. W zależności od rodzaju blachodachówki występują wsporniki o odpowiednim module odpowiadającym modułowi blachodachówki np. BD350/20 itp. Podstawowe zasady montażu są jednakowe dla wszystkich rodzajów wsporników. Wspornik (1) przykręcamy do konstrukcji, używając śrub o długości dostosowanej do grubości łaty, zwracając uwagę na to, aby nie uszkodzić membrany dachowej. Należy korzystać ze śrub do drewna z łbem sześciokątnym o wymiarach minimalnych Ø 8mm x 60 mm. Przed przykręceniem można wstępnie nawiercić otwór o średnicy mniejszej niż średnica wkręta tak, aby zapobiec pękaniu drewna.

4. Rozstaw wsporników TECTO-BD można regulować w zakresie od 140 - 220 mm. Platformę stopnia TECTO (4) ustawiamy pod odpowiednim kątem a następnie przykręcamy do wsporników TECTO-BD przy użyciu specjalnych śrub zamkowych M8x25, podkładki oraz nakrętki samokontrującej M8.

Schemat poprawnego montażu stopnia kominiarskiego TECTO na pokryciu z blachodachówki



Instrukcja montażu stopnia kominiarskiego TECTO - krok 1



Instrukcja montażu stopnia kominiarskiego TECTO - krok 2



Instrukcja montażu stopnia kominiarskiego TECTO - krok 3



Instrukcja montażu stopnia kominiarskiego TECTO - krok 4



Wszystkie warianty
Dane techniczne
Wymiar:
250 mm x 150 mm
Kolor:
Grafit - RAL 7024
Pokrycie dachu:
Blachodachówka 350/20
Kąt nachylenia dachu:
15°-50°
Materiał:
Stal ocynkowana
Powłoka ochronna:
Ocynk ogniowy min. 55 μm
Grubość warstwy lakierniczej:
≥ 60 μm
Szerokość stopnia:
250 mm
Długość stopnia:
150 mm
Grubość stopnicy:
2 mm
Zakres regulacji:
110 mm - 190 mm
Grubość płaskownika wspornika:
4 mm
Szerokość płaskownika wspornika:
30 mm
