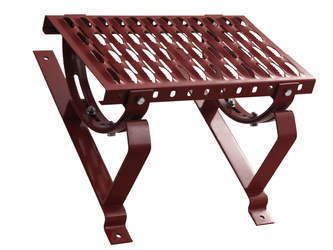

Ława kominiarska do blachodachówki o module 400/20 mm

  • Kompletna ława kominiarska o długościach od 40 do 200 cm. Zestaw zawiera wszelkie elementy które są potrzebne do montażu: ława, śruby, mocowniki i wsporniki do blachodachówki o profilu 400 mm i module 20 mm.
  • Ława kominiarska do blachodachówki o module 400/20 mm
Producent: PAROTEC
od 20,00 zł
Wybierz rozmiar
KK.3009.BD40020.100
163,92 zł
/ szt. brutto + koszty wysyłki
Oszczędzasz 0.00% (0.00), kupując w zestawie.

W zestawie

Odkryj zalety ław kominiarskich PAROTEC

Stopnie i ławy kominiarskie zapewniają bezpieczne poruszanie się po połaci dachu. Taki system komunikacji dachowej umożliwia dostęp do urządzeń kominowych i antenowych, a także może służyć jako dodatkowa droga ewakuacyjna. Kąt nachylenia ław i stopni można regulować za pomocą odpowiedniego przykręcenia kołyski do wspornika. Kąt można regulować od 15° do 45°.

Komplet na dach pokryty blachodachówką o module długości 400 mm i przetłoczeniu 20 mm

Elementy klasyfikowane do klasy 1 wg PN-EN 516:2006, posiadają znak CE.

Skład kompletu

  • Ława kominiarska o szerokości 250 mm i wybranej długości (40 cm, 60 cm, 80 cm, 100 cm, 120 cm, 150 cm, 200 cm)
    Materiał: Blacha stalowa spełniająca wymagania wytrzymałościowe zabezpieczona powłoką cynkową oraz pokryta farbą proszkową.
  • Kołyska ławy kominiarskiej (mocownik) - 2 sztuki dla zestawów o długości do 120 cm, natomiast od 150 cm załączamy 3 sztukę.
    Element służy do połączenia ławy ze wspornikiem i umożliwia wypoziomowanie zestawu z zakresie zależnym od spadku połaci dachu (15°-45°).
    Podłużne i okrągłe otwory służą do połączenia ze sobą elementów przy pomocy śrub. Stopnie kominiarskie posiadają już zintegrowaną kołyskę.
    Materiał: Płaskownik o szerokości 40 mm z blachy stalowej o grubości 4mm spełniającej wymagania wytrzymałościowe i projektowe.
    Element zabezpieczony jest powłoką cynkową oraz pokryty farbą proszkową.
  • Wspornik do blachodachówki - 2 sztuki dla zestawów o długości do 120 cm, natomiast od 150 cm załączamy 3 sztukę.
    Element służy do zamocowania kompletu do pokrycia dachowego i występuje w wielu wariantach.
    Materiał: Płaskownik o szerokości 40 mm z blachy stalowej o grubości 4 mm spełniającej wymagania wytrzymałościowe i projektowe.
    Element zabezpieczony jest powłoką cynkową oraz pokryty farbą proszkową.
  • Zestaw śrub
    Służy do skręcenia elementów kompletu ze sobą. W zestawienie nie ma wkrętów mocujących wsporniki do dachu.


Informacja na temat doboru wspornika do modułu i przetłoczenia do dachów pokrytych blachodachówką

Wybierając komplet komunikacji dachowej należy zwrócić uwagę na dwa parametry:

  • długość modułu oraz
  • wysokość przetłoczenia blachy,

Przetłoczenie i moduł wspornika na przykładzie blachodachówki

Długość modułu
Blachodachówki dostępne na rynku występuje w kilku standardowych rozmiarach modułu: 330, 350, 400, 420 lub 460 mm
Najczęściej spotykany rozmiar to 350 mm, wymiary powyżej 400 mm są coraz rzadziej spotykane.
Nowością od kilku lat są skrócone modułu np. 330 mm.

Wysokość przetłoczenia
Najczęściej spotykane przetłoczenia na rynku to 20 mm, 30 mm i 35 mm. Wsporniki można stosować w tolerancji ± 3 mm.
W przypadku większego przetłoczenia - można zamontować wspornik z podkładkami, lub poszukać zestawu do tego typu pokrycia.

Modele blachodachówek występujące z modułem 400 mm oraz przetłoczeniem 20 mm

Pełna lista pasujących blachodachówek dostępna jest na dole strony.

Powłoka ochronna - dostępne kolory

Komunikacja dachowa jest w wersji lakierowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL:

Kolory RAL komunikacja dachowa

*Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego

  • gładka, bez spękań i zacieków powłoka
  • działania antykorozyjne
  • odporność na uszkodzenia mechaniczne
  • odporność termiczna
  • wysoka odporność na działania czynników chemicznych
  • nieszkodliwość dla środowiska

Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów. W razie wątpliwości prosimy o kontakt. Chętnie doradzimy i pomożemy przy wyborze właściwego produktu.

Zabezpieczenie antykorozyjne

Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze ławy posiadają dwie powłoki zabezpieczające przed korozją.

  • Powłoka cynkowa
    Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuje przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.
  • Powłoka z farby proszkowej
    Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.

Ława kominiarska - system gładkiej krawędzi

Specjalne gładkie zakończenie krawędzi ławy zapewnia bezpieczniejszy montaż i użytkowanie. W przypadku stosowania ław z niewykończonymi krawędziami istnieje ryzyko zacięcia, również w tych miejscach ławy mają obniżoną wytrzymałość. W ławach oferowanych przez nas ten problem jest zlikwidowany. Podczas wybijania otworów na każdej z ław jest pozostawiany zapas gładkiego, nie dziurawionego materiału.

Ława kominiarska porównanie system gładkiej krawędzi

Ogólne zasady montażu komunikacji dachowej

  • Mocowanie elementów ze sobą oraz do połaci dachowej
    Wsporniki komunikacji dachowej powinny być mocowane do konstrukcji drewnianej dachu wkrętami do drewna wg normy PN-EN 14592+A1:2012.

    Wkręty 8 mm x 60 mm do mocowania wsporników do połaci dachu można znaleźć także w naszym sklepie.
    Elementy należy skręcać ze sobą za pomocą dołączonych do kompletu śrub o średnicy 8mm.
  • Ławy kominiarskie są przeznaczone do tworzenie ciągów komunikacyjnych biegnących w poprzek spadku połaci dachowej.
    Wsporniki ław należy mocować do dachu w odległościach nie większych niż 80 cm. Uwaga! Jest to maksymalny dopuszczalny normą rozstaw.
    Bardziej szczegółowe informacje odnośnie wsporników oraz liczby wkrętów mocujących i ich wymiarów powinny być określone w projekcie technicznym.
  • Stopnie kominiarskie stanowią uzupełnienie systemu ław kominiarskich, a ich przeznaczeniem jest tworzenie ciągów komunikacyjnych biegnących wzdłuż spadku połaci dachowej. Stopnie kominiarskie powinny być rozmieszczone naprzemiennie, w ten sposób dają możliwość chodzenia po dachu niczym po schodach. Stosując odstęp pomiędzy poszczególnymi stopniami należy wziąć pod uwagę kąt nachylenia dachu:
    • Przy nachyleniu mniejszym niż 30° – stopnie należy montować w co drugim rzędzie dachówek, w odległości 70 cm od siebie.
    • Przy nachyleniu większym od 30° – stopnie należy montować w każdym rzędzie dachówek, co 35–40cm.

Uwaga! Powyższe informacje są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie komunikacji dachowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.

Schemat montażu na pokryciu typ BD

Rysunek techniczny montażu ławy kominiarskiej na pokryciu z blachodachówki

Wspornik ławy kominiarskiej – blachodachówka przeznaczony jest do montażu na dachach krytych blachodachówką. Jest elementem nośnym dla ławy kominiarskiej lub stopnia kominiarskiego. Wspornik mocuje się bezpośrednio na blachodachówkę poprzez łatę do krokwi. Należy tak dobrać wkręty mocujące ø8 aby ich długość znacznie przekraczała grubość łaty. Ze względu na rozszczelnienie pokrycia dachowego należy stosować wkręty z kołnierzem uszczelniającym, a otwory montażowe dodatkowo zabezpieczyć masą bitumiczną, bądź silikonem lub innym środkiem uszczelniającym. Wsporniki montować w odległościach nie większych niż 800 mm i przy każdym ewentualnym łączeniu podestów ław kominiarskich za pomocą łączników ław.

Modele blachodachówek występujące z modułem 400 mm oraz przetłoczeniem 20 mm

Przetłoczenie i moduł wspornika na przykładzie blachodachówki

Arcerol Mittal - Halny
Blach-Pol Eska
BlachStal German
Blachodach Sonata
Blachotrapez Diament Eco Plus
Blachotrapez Kingas
Blachotrapez Kingas 15
Blachprofil 2 Alfa Plus
Blachprofil 2 Omega
Bratex Hera
Bratex Platino Eco
Budmat Aria
Budmat Sara
Budmat Zefir
Budmax-Metal Eco-Max
Florian Centrum Florina
KINGSTILE
Kroll Kroll Plus
Kroll Mistral
Limblach Aga 400
Limblach Klaudia 400
Lindab LPA N
Metalex Fińska
Metalmix Libra
Metalmix Libra
Metalmix Vega
Nowax Diana
Plannja Scandic
Pruszyński Kron
Pruszyński Rubin Plus
Pruszyński Szafir
Rol-bud Kaja
Stal-Hart Bella
Stal-Hart Kinga
Transblach Kiara

Wszystkie warianty
Dane techniczne
Długość:
100 cm
Kolor:
Kasztan - RAL 3009
Pokrycie dachu:
Blachodachówka 400/20
Materiał:
Stal ocynkowana
Powłoka ochronna:
Ocynk ogniowy min. 55 μm
Grubość warstwy lakierniczej:
≥ 60 μm
Kąt nachylenia dachu:
15°-45°
Szerokość ławy:
25 cm
Liczba wsporników:
2 sztuki
Grubość płaskownika wspornika:
4 mm
Szerokość płaskownika wspornika:
40 mm
