Odkryj zalety ław kominiarskich PAROTEC
Stopnie i ławy kominiarskie zapewniają bezpieczne poruszanie się po połaci dachu. Taki system komunikacji dachowej umożliwia dostęp do urządzeń kominowych i antenowych, a także może służyć jako dodatkowa droga ewakuacyjna. Kąt nachylenia ław i stopni można regulować za pomocą odpowiedniego przykręcenia kołyski do wspornika. Kąt można regulować od 15° do 45°.

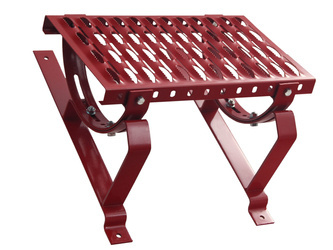

Komplet na dach pokryty blachodachówką o module długości 350 mm i przetłoczeniu 30 mm.
Elementy klasyfikowane do klasy 1 wg PN-EN 516:2006, posiadają znak CE.
Skład kompletu
- Ława kominiarska o szerokości 250 mm i wybranej długości (40 cm, 60 cm, 80 cm, 100 cm, 120 cm, 150 cm, 200 cm)
Materiał: Blacha stalowa spełniająca wymagania wytrzymałościowe zabezpieczona powłoką cynkową oraz pokryta farbą proszkową. - Kołyska ławy kominiarskiej (mocownik) - 2 sztuki dla zestawów o długości do 120 cm, natomiast od 150 cm załączamy 3 sztukę.
Element służy do połączenia ławy ze wspornikiem i umożliwia wypoziomowanie zestawu z zakresie zależnym od spadku połaci dachu (15°-45°).
Podłużne i okrągłe otwory służą do połączenia ze sobą elementów przy pomocy śrub. Stopnie kominiarskie posiadają już zintegrowaną kołyskę.
Materiał: Płaskownik o szerokości 40 mm z blachy stalowej o grubości 4mm spełniającej wymagania wytrzymałościowe i projektowe.
Element zabezpieczony jest powłoką cynkową oraz pokryty farbą proszkową. - Wspornik do blachodachówki - 2 sztuki dla zestawów o długości do 120 cm, natomiast od 150 cm załączamy 3 sztukę.
Element służy do zamocowania kompletu do pokrycia dachowego i występuje w wielu wariantach.
Materiał: Płaskownik o szerokości 40 mm z blachy stalowej o grubości 4 mm spełniającej wymagania wytrzymałościowe i projektowe.
Element zabezpieczony jest powłoką cynkową oraz pokryty farbą proszkową. - Zestaw śrub
Służy do skręcenia elementów kompletu ze sobą. W zestawienie nie ma wkrętów mocujących wsporniki do dachu.
Informacja na temat doboru wspornika do modułu i przetłoczenia do dachów pokrytych blachodachówką
Wybierając komplet komunikacji dachowej należy zwrócić uwagę na dwa parametry:
- długość modułu oraz
- wysokość przetłoczenia blachy,
Długość modułu
Blachodachówki dostępne na rynku występuje w kilku standardowych rozmiarach modułu: 330, 350, 400, 420 lub 460 mm
Najczęściej spotykany rozmiar to 350 mm, wymiary powyżej 400 mm są coraz rzadziej spotykane.
Nowością od kilku lat są skrócone modułu np. 330 mm.
Wysokość przetłoczenia
Najczęściej spotykane przetłoczenia na rynku to 20 mm, 30 mm i 35 mm. Wsporniki można stosować w tolerancji ± 3 mm.
W przypadku większego przetłoczenia - można zamontować wspornik z podkładkami, lub poszukać zestawu do tego typu pokrycia.
Modele blachodachówek występujące z modułem 350 mm oraz przetłoczeniem 30 mm
Pełna lista pasujących blachodachówek dostępna jest na dole strony.
Powłoka ochronna - dostępne kolory
Komunikacja dachowa jest w wersji lakierowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL:
*Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Zalety malowania proszkowego
- gładka, bez spękań i zacieków powłoka
- działania antykorozyjne
- odporność na uszkodzenia mechaniczne
- odporność termiczna
- wysoka odporność na działania czynników chemicznych
- nieszkodliwość dla środowiska
Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów. W razie wątpliwości prosimy o kontakt. Chętnie doradzimy i pomożemy przy wyborze właściwego produktu.
Zabezpieczenie antykorozyjne
Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze ławy posiadają dwie powłoki zabezpieczające przed korozją.
- Powłoka cynkowa
Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuje przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.
- Powłoka z farby proszkowej
Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.
Ława kominiarska - system gładkiej krawędzi
Specjalne gładkie zakończenie krawędzi ławy zapewnia bezpieczniejszy montaż i użytkowanie. W przypadku stosowania ław z niewykończonymi krawędziami istnieje ryzyko zacięcia, również w tych miejscach ławy mają obniżoną wytrzymałość. W ławach oferowanych przez nas ten problem jest zlikwidowany. Podczas wybijania otworów na każdej z ław jest pozostawiany zapas gładkiego, nie dziurawionego materiału.
Ogólne zasady montażu komunikacji dachowej
- Mocowanie elementów ze sobą oraz do połaci dachowej
Wsporniki komunikacji dachowej powinny być mocowane do konstrukcji drewnianej dachu wkrętami do drewna wg normy PN-EN 14592+A1:2012.
Wkręty 8 mm x 60 mm do mocowania wsporników do połaci dachu można znaleźć także w naszym sklepie.
Elementy należy skręcać ze sobą za pomocą dołączonych do kompletu śrub o średnicy 8mm.
- Ławy kominiarskie są przeznaczone do tworzenie ciągów komunikacyjnych biegnących w poprzek spadku połaci dachowej.
Wsporniki ław należy mocować do dachu w odległościach nie większych niż 80 cm. Uwaga! Jest to maksymalny dopuszczalny normą rozstaw.
Bardziej szczegółowe informacje odnośnie wsporników oraz liczby wkrętów mocujących i ich wymiarów powinny być określone w projekcie technicznym. - Stopnie kominiarskie stanowią uzupełnienie systemu ław kominiarskich, a ich przeznaczeniem jest tworzenie ciągów komunikacyjnych biegnących wzdłuż spadku połaci dachowej. Stopnie kominiarskie powinny być rozmieszczone naprzemiennie, w ten sposób dają możliwość chodzenia po dachu niczym po schodach. Stosując odstęp pomiędzy poszczególnymi stopniami należy wziąć pod uwagę kąt nachylenia dachu:
- Przy nachyleniu mniejszym niż 30° – stopnie należy montować w co drugim rzędzie dachówek, w odległości 70 cm od siebie.
- Przy nachyleniu większym od 30° – stopnie należy montować w każdym rzędzie dachówek, co 35–40cm.
Uwaga! Powyższe informacje są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie komunikacji dachowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.
Schemat montażu na pokryciu typ BD
Wspornik ławy kominiarskiej – blachodachówka przeznaczony jest do montażu na dachach krytych blachodachówką. Jest elementem nośnym dla ławy kominiarskiej lub stopnia kominiarskiego. Wspornik mocuje się bezpośrednio na blachodachówkę poprzez łatę do krokwi. Należy tak dobrać wkręty mocujące ø8 aby ich długość znacznie przekraczała grubość łaty. Ze względu na rozszczelnienie pokrycia dachowego należy stosować wkręty z kołnierzem uszczelniającym, a otwory montażowe dodatkowo zabezpieczyć masą bitumiczną, bądź silikonem lub innym środkiem uszczelniającym. Wsporniki montować w odległościach nie większych niż 800 mm i przy każdym ewentualnym łączeniu podestów ław kominiarskich za pomocą łączników ław.
Modele blachodachówek występujące z modułem 350 mm oraz przetłoczeniem 30 mm
BlachProfil2 Gamma
BlachStal German
Blachotrapez Germania
Blachotrapez Germania Simetric
Blachprofil 2 Zet
Glinmet Afrodyta Exclusive
Glinmet Galla
Glinmet Monza Exclusive
Glinmet Temida
Plannja Flex
Pruszyński Arad Premium
Pruszyński Gryf
Pruszyński Modus Arad
Pruszyński Optima Arad
Pruszyński Regle
Pruszyński Tur
Ruukki Adamante Plus
Ruukki Adamante Premium
Ruukki Adamante Standard
Vikor Vika
Długość: | 100 cm |
Kolor: | Wiśnia - RAL 3004 |
Pokrycie dachu: | Blachodachówka 350/30 |
Materiał: | Stal ocynkowana |
Powłoka ochronna: | Ocynk ogniowy min. 55 μm |
Grubość warstwy lakierniczej: | ≥ 60 μm |
Kąt nachylenia dachu: | 15°-45° |
Szerokość ławy: | 25 cm |
Liczba wsporników: | 2 sztuki |
Grubość płaskownika wspornika: | 4 mm |
Szerokość płaskownika wspornika: | 40 mm |
